Banco di prova per celle a combustibile a idrogeno
1. Introduzione al prodotto
Questo banco di prova a celle a combustibile a idrogeno è stato sviluppato e prodotto in modo indipendente dalla nostra azienda. Viene utilizzato per testare la tensione costante, la corrente costante, la potenza, le prestazioni e la durata della cella a combustibile a idrogeno.
Il banco prova è applicato all'apparecchiatura che verifica automaticamente lo stato di funzionomento e gli indici di prestazione della cella a combustibile a idrogeno dell'utente. L'apparecchiatura è composta da banco di prova mobile e cavi di collegamento ausiliari ed è dotata di dispositivo di scarico della temporizzazione dell'idrogeno, carico elettronico DC programmabile, doppia alimentazione DC, flussometro dell'idrogeno e altre apparecchiature.
L'apparecchiatura richiede a professionisti di spostarla nella posizione di funzionomento e ripararla, collegare il cavo al dispositivo testato, controllare l'alimentazione e la fonte di gas e avviare il software secondo le istruzioni visualizzate dal computer. Il sistema può impostare automaticamente le condizioni del test, ottenere i risultati del test e i risultati del test in uscita possono essere visualizzati sul monitor del computer e possono essere archiviati nel computer o in un'unità USB, se necessario.
2.Parametro Prodotto
Parametri per il banco di prova delle celle a combustibile |
|
Parte alimentazione gas |
Può essere posizionato con 16 bottiglie da 15MPa e bombole da 40L |
La precisione del test del sensore di pressione, del sensore di temperatura e umidità e del flussometro è migliore di ± 0,5% |
|
Adottare un dispositivo di riduzione della pressione a due stadi, la pressione di ogni stadio può essere regolata, garantendo precisione e affidabilità. |
|
Il flussimetro è installato nella sezione di media pressione, comoda per controllare la portata istantanea e cumulativa. |
|
Ingresso e uscita elettrovalvole, con valvole automatiche e manuali, comprese tubazioni esterne e tappi. |
|
Parte di alimentazione CC |
Può fornire alimentazione CC a doppio circuito, singola tensione 0-60 V regolabile, intervallo di corrente 0-5 A |
Carica parte
|
La parte di carico è un carico elettronico programmabile, un computer host e un display industriale |
Potenza massima: 3000 W, corrente massima: 500 A, tensione massima: 500 V |
|
Supporta un carico sincrono di 16 carichi per soddisfare le esigenze di test dell'alimentazione di uscita multicanale |
|
Supporta il parallelo sincrono di 16 carichi per soddisfare le esigenze di espansione della potenza dell'alimentatore a uscita singola |
|
Campionomento sincrono a 500 KHz, uscita con risoluzione stabile a 10 Hz, 100 ua, 0,1 mv. |
|
Misurazione dell'ondulazione di tensione/corrente (VPP / IPP), valore di picco (VP + / IP +) e valore di valle (VP - / IP -). |
|
quattro modalità di funzionomento di base: corrente costante, tensione costante, potenza costante e resistenza costante. |
|
Supporta la funzione di simulazione LED reale |
|
Supporta la misurazione dell'effetto del carico |
|
Supporta la misurazione del tempo (temporizzazione) |
|
Supporta il test di protezione da sovratensione (OVP). |
|
Supporta la funzione di simulazione di cortocircuito. |
|
Supporta la resistenza interna della batteria e il test della batteria. |
|
Supporta le funzioni von e Voff |
|
Supporta il test di protezione da sovratensione (OVP). |
|
Supporta la misurazione dell'effetto del carico |
|
Supporta l'uscita di monitoraggio della forma d'onda corrente. |
3. Caratteristica e applicazione del prodotto
Caratteristiche del prodotto:
Completamente integrato e compatto
Controllo preciso del flusso di gas
Controllo preciso della temperatura e dell'umidità
Carico elettronico preciso per fuel cell
Molteplici funzioni di sicurezza
Il software ha funzioni complete.
Applicazioni:
Adatto per PEMFC unicellulare.
4.Dettagli del prodotto

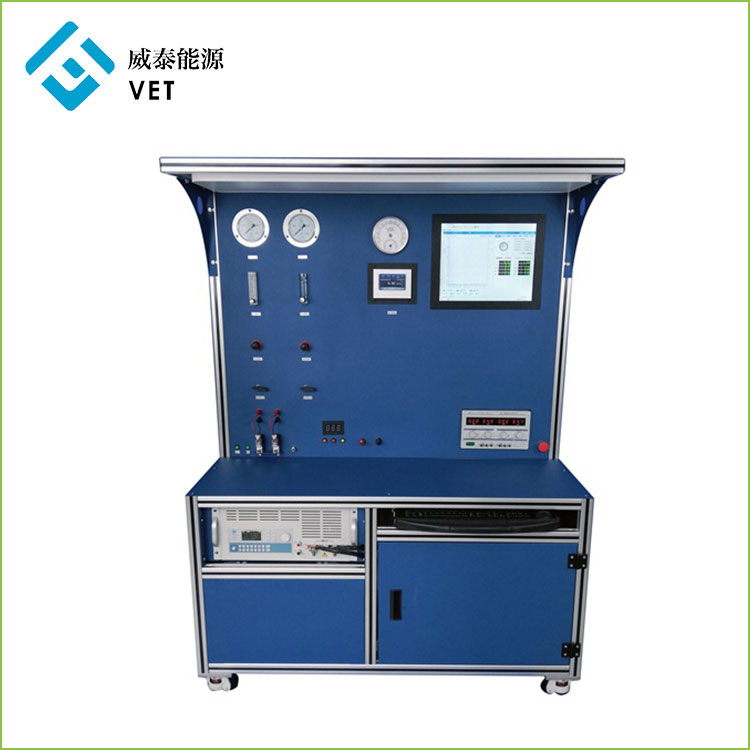

Introduzione dei componenti del sistema
numero |
nome |
1 |
Manometro idrogeno |
2 |
Manometro dell'aria |
3 |
Igrotermografo |
4 |
Contalitri di idrogeno |
5 |
Schermo |
6 |
Lampada frontale |
7 |
Flussimetro a rotore di idrogeno |
8 |
Flussimetro a rotore d'aria |
9 |
Valvola di regolazione della pressione dell'idrogeno |
10 |
Regolatore di pressione dell'aria |
11 |
Interruttore idrogeno |
12 |
Interruttore dell'aria |
13 |
Interruttore di illuminazione |
14 |
Interruttore elettrovalvola |
15 |
Elettrovalvola (a sinistra è l'aspirazione, a destra è lo scarico) |
16 |
Visualizzazione del tempo di scarico (regolabile) |
17 |
Alimentazione regolabile DC regolata |
18 |
Pulsante Scram |
19 |
Carica input negativo |
20 |
Carica input positivo |
21 |
Carico elettronico DC programmabile |
22 |
Topo |
23 |
Tastiera del computer |
24 |
Host di computer |
25 |
Ruota |
La parte di alimentazione del gas idrogeno è:
1-Manometro idrogeno:, mostra la pressione dell'idrogeno
4-Misuratore di portata di idrogeno: utilizzato per visualizzare il flusso istantaneo di idrogeno, il flusso cumulativo
7-Misuratore di portata a rotore di idrogeno: regolare il flusso di idrogeno, aumentare in senso antiorario e diminuire in senso orario, regolabile da 0-10 l/min.
9-Valvola di regolazione della pressione dell'idrogeno: regolare la pressione dell'idrogeno, inferiore in senso antiorario, maggiore in senso orario, pressione 0-0,4 MPa regolabile.
11- Interruttore dell'idrogeno: serve per aprire e chiudere l'uscita dell'idrogeno.
14-Interruttore elettrovalvola: elettrovalvola di comando alimentata.
15-Elettrovalvola: utilizzata per controllare lo scarico dell'intervallo di idrogeno, a sinistra è la valvola di ingresso, a destra è la valvola di scarico.
16-Visualizzazione del tempo di scarico (regolabile): comanda l'apertura e la chiusura dell'elettrovalvola in un ciclo di intervallo, tre tasti: selezione modalità, tasto, tasto sottrazione.
La parte di alimentazione dell'aria è:
2-Manometro dell'aria: visualizza la pressione dell'aria
8-Misuratore aria-rotore: regolare il flusso d'aria, aumentare in senso antiorario e diminuire in senso orario, regolabile da 0-10 l/min.
10-Regolatore della pressione dell'aria: regolare la pressione dell'aria, inferiore in senso antiorario, maggiore in senso orario, pressione 0-0,4 MPa regolabile.
12-Interruttore aria: apre e chiude l'uscita dell'aria
La sezione di carico è:
5-Schermo di visualizzazione
Porta di ingresso da 19 e 20 carichi
Carico elettronico 21-DC
24-Host di computer
Il carico elettronico può essere azionato da pannello o da PC e da computer.
La parte di alimentazione è:
17- Alimentatore regolato DC regolabile
